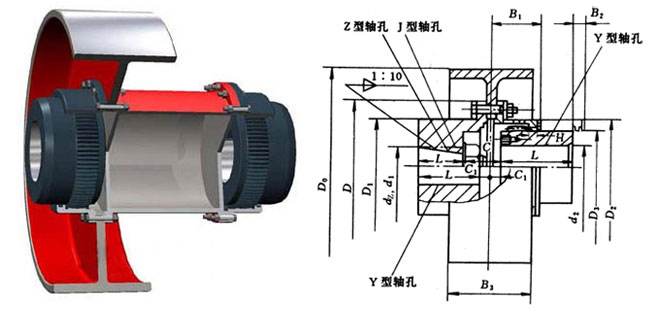

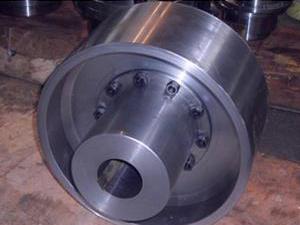

NGCL型帶制動輪鼓形齒式聯軸器

NGCL型帶制動輪鼓形齒式聯軸器耐磨性強，所以在冶煉、軋鋼、重型機械等行業應用廣泛。NGCL帶制動鼓形齒式輪聯軸器具有嚙合條件好,拆裝方便等優點。

產地：河北省>泊頭市

供應商：滄州市海鵬機械制造有限公司

手機：13832739356

NGCL型帶制動輪鼓形齒式聯軸器詳細介紹

NGCL型帶制動輪鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。

NGCL型帶制動輪鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可_齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。

NGCL型帶制動輪鼓形齒式聯軸器的基本參數：

型號	公稱轉矩Tn(KN.m)	許用轉速n (r/min)	軸孔直徑		軸孔長度L		D0	D	D1	D2	B3	重量Kg
			dz	d1 d2	Y	J1 Z1
NGCL1	355	4000	20～35	20 22 24	52	38	160	103	71	50	68	7
				25 28	62	44						7.3
				30 32 35	82	60						8
NGCL2	630	4000	25～45	25 28	62	44	160	115	83	60	68	9
				30 32 35 38	82	60						9.7
				40 42 45	112	84						11
NGCL3	1000	3800	30～55	28	62	44	200	127	95	75	85	14.6
				30 32 35 38	82	60						15.2
				40 42 45 48 50 55 56	112	84						17
NGCL4	1600	3800	40～65	38	82	60	200	149	116	90	85	18.6
				40 42 45 48 50 55 56	112	84						21.4
				60 63 65	142	107						23.8
NGCL5	2800	3000	45～75	40 42 45 48 50 55 56	112	84	250	167	134	105	105	31.8
				60 63 65 70 71 75	142	107						34.4
NGCL6	4500	3000	50～90	45 48 50 55 56	112	84	250	187	153	125	105	37.2
				60 63 65 70 71 75	142	107						38.5
				80 85 90	172	132						47.6
NGCL7	6300	2400	60～100	50 55 56	112	84	315（300）	204	170	140	132	48.8
				60 63 65 70 71 75	142	107						55.2
				80 85 90 95	172	132						61.8
				100	212	167						71.1
NGCL8	9000	1900	70～110	55 56	112	84	400	230	186	155	168	80.7
				60 63 65 70 71 75	142	107						90
				80 85 90 95	172	132						96.5
				100 110	212	167						108
NGCL9	14000	1500	80～130	60 63 65 70 71 75	142	107	500	256	212	180	210	128
				80 85 90 95	172	132						138
				100 110 120 125	212	167						151
				130	252	202						167
NGCL10	20000	1200	80～150	65 70 71 75	142	107	630（600）	287	239	200	265	176
				80 85 90 95	172	132						190
				100 110 120 125	212	167						209
				130 140 150	252	202						237
NGCL11	31500	1050	100～170	70 71 75	142	107	710（700）	325	276	235	298	257
				80 85 90 95	172	132						275
				100 110 120 125	212	167						300
				130 140 150	252	202						326
				160 170	302	242						357
NGCL12	45000	1050	100～200	75	142	107	710（700）	362	313	270	298	306
				80 85 90 95	172	132						317
				100 110 120 125	212	167						351
				130 140 150	252	202						384
				160 170 180	302	242						425
				190 200	352	282						464
NGCL13	63000	950	150～220	150	252	202	800	412	350	300	335	490
				160 170 180	302	242						544
				190 200 220	352	282						596
NGCL14	100000	950	170～220	170 180	302	242	800	462	420	335	335	670
				190 200 220	352	282						736
				240 250	410	330						785
