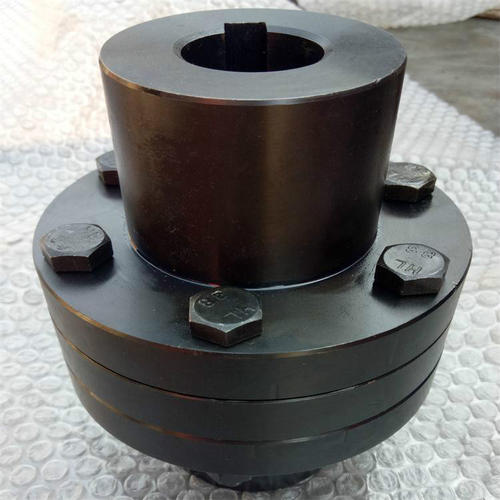

凸緣聯軸器屬于剛性聯軸器的一種，在選購聯軸器時需要提前對聯軸器的型號參數有所了解，這樣才能選到合適的產品，按國標GB/T5843-2003標準規定，凸緣聯軸器可分為GY型凸緣聯軸器(利用鉸制孔螺栓對中，裝拆不沿軸向移動)、GYS型有對中榫凸緣聯軸器(凹凸槽對中，加工方便，但裝拆要沿軸向移動)、GYH有對中環凸緣聯軸器三種。

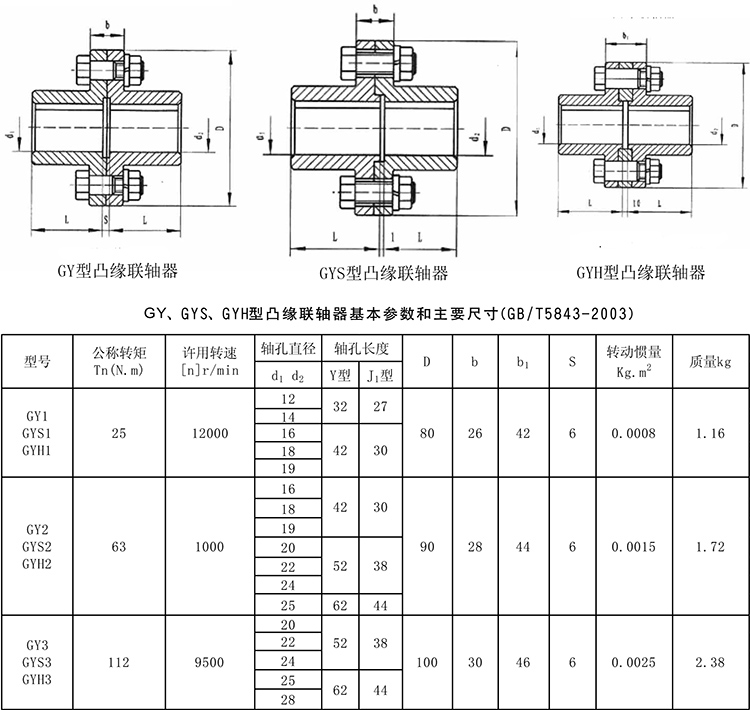

凸緣聯軸器主要的結構形式：
①靠鉸制孔用螺栓來實現兩軸對中和靠螺栓桿承受擠壓與剪切來傳遞轉矩;
②靠一個半聯軸器上的凸肩與另一個半聯軸器上的凹槽相配合而對中。
連接兩個半聯軸器的螺栓可以采用A級和B級的普通螺栓，轉矩靠?jī)蓚€(gè)半聯軸器結合面的摩擦力矩來傳遞。結構簡單，工作性能可靠，傳遞轉矩大，裝拆方便軸孔鍵槽形式按GB/T3582-1997規定，軸孔型式也可以錐孔。
GYS6型凸緣聯軸器標記示例:
主動端：Y型軸孔，A型鍵槽 d=45,L=84.
從動端：Y型軸孔，A型鍵槽 d=45,L=84
標記示例：GYS6-45*84

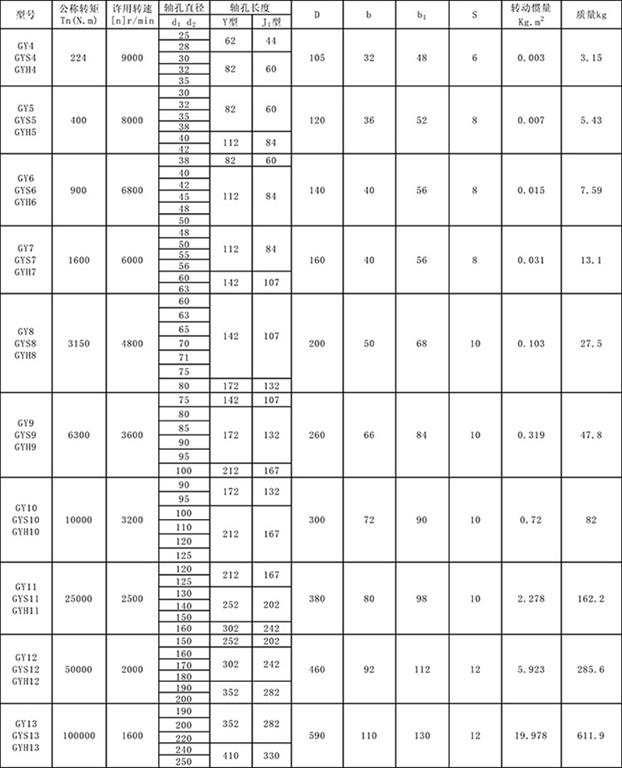

以上便是介紹的凸緣聯軸器常見規格的參數和尺寸，希望對大家選型有所幫助，海鵬機械作為專注生產凸緣聯軸器的廠家，可以按照客戶的要求生產標準和非標聯軸器，歡迎來電咨詢。
