當前位置：首頁>產品目錄>膜片聯軸器>JM型膜片聯軸器

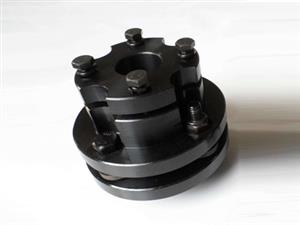

JM型膜片聯軸器

JM型膜片聯軸器是海鵬生產的一種依靠膜片彈性來補償所聯兩軸的相對位移的聯軸器，其中JMⅡ型膜片聯軸,JMZ型膜片聯軸器都是非常常見的型號，大家可以根據需求訂購。

產地：河北省>泊頭市

供應商：滄州市海鵬機械制造有限公司

手機：13832739356

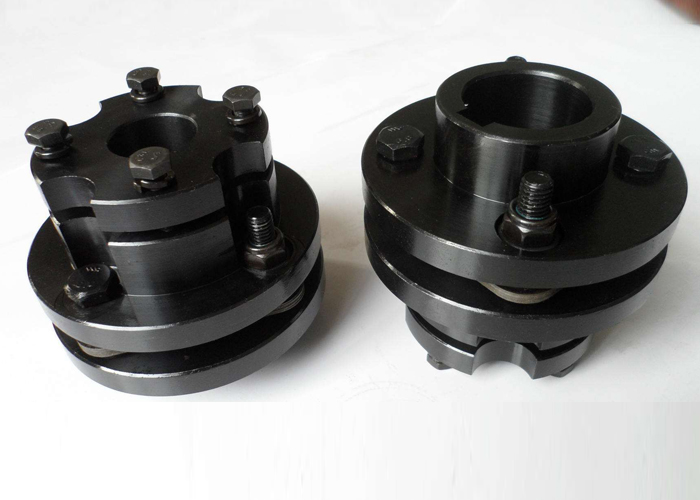

JM型膜片聯軸器詳細介紹

【JM型膜片聯軸器】

JM型膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬彈性元件撓性聯軸器，不用潤滑，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、_的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍．

JM型膜片聯軸器結構特性：
按傳遞扭矩及撓性大小分四、六、八等分連桿型式。
承載能力大，適用范圍大，壽命長，傳遞公稱轉矩為25-1000000N.m。
工作溫度-20~+250，且無需潤滑，可在腐蝕介質中工作。
與齒式聯軸器比，結構簡單，易加工，維修，振動小，無噪聲，適合高轉速下使用。
裝拆、檢查方便，拆卸時傳動系統主從動部分可不軸向移位脫開。

廣泛應用于冶金，軋鋼，礦山，化工，造船，泵，風機等行業。

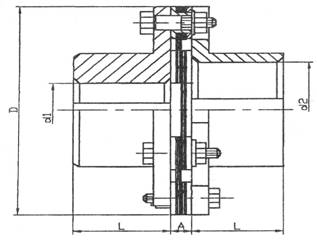

JM型膜片聯軸器技術參數：

型號	公稱轉矩N．m	瞬時較大轉矩N．m	較大轉速r/min	軸孔直徑d1、d2	軸孔長度mm			Dmm	Amm	重量mm	轉動慣量kg．m²
					J₁型	Y型	L(推薦)
					L	L
JM1	40	63	10700	14	27	32	35	80	8±0.2	0.9	0.0005
				16、18、19	30	42
				20、22、24	38	52
				25、28	44	62
JM2	63	100	9300	20、22、24	38	52	40	92		1.4	0.0011
				25、28	44	62
				30、32、35、38	60	82
JM3	100	200	8400	25、28	44	62	45	102		2.1	0.002
				30、32、35、38	60	82
				40、42、45	84	112
JM4	250	400	6700	30、32、35、38	60	82	55	128	11±0.3	4.2	0.006
				40、42、45、48、50、55	84	112
JM5	500	800	5900	35、38	60	82	65	145		6.4	0.012
				40、42、45、48、50、55、56	84	112
				60、63、65	107	142
JM6	800	1250	5100	40、42、45、48、50、55、56	84	112	75	168	14±0.3	9.6	0.024
				60、63、65、70、71、75	107	142
JM7	1000	2000	4750	45、48、50、55、56	84	112	80	180	15±0.4	12.5	0.0365
				60、63、65、70、71、75	107	142
				80	132	172
JM8	1600	3150	4300	50、55、56	84	112		200		15.5	0.057
				60、63、65、70、71、75	107	142
				80、85	132	172
JM9	2500	4000	4200	55、56	84	112		205	20±0.4	16.5	0.065
				60、63、65、70、71、75	107	142
				80、85	132	172
JM10	3150	5000	4000	55、56	84	112	90	215		19.5	0.083
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JM11	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	23±0.5	25	0.131
				80、85、90、95	132	172
JM12	5000	8000	3400	60、63、65、70、71、75	107	142		250		30	0.174
				80、85、90、95	132	172
				100	167	212
JM13	6300	10000	3200	63、65、70、71、75	107	142	110	210		36	0.239
				80、85、90、95	132	172
				100、110	167	212
JM14	8000	12500	2850	65、70、71、75	107	142	115	300	27±0.6	45	0.38
				80、85、90、95	132	172
				100、110	167	212
JM15	10000	16000	2700	70、71、75	107	142	125	320		55	0.5
				80、85、90、95	132	172
				100、110、120、125	167	212
