當前位置：首頁>產品目錄>膜片聯軸器>JZMJ型膜片聯軸器

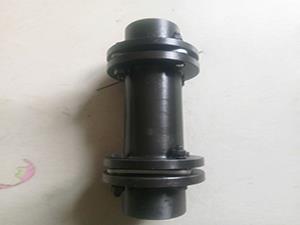

JZMJ型膜片聯軸器

jzmj膜片聯軸器的主要性能是機械強度高、承載能力大、結構緊湊、傳動精度高以及傳動效率、無相對滑動、不需要潤滑、耐用性、沒有噪聲、運行可靠、易于安裝拆卸、耐酸、耐堿等。海鵬生產研發的JZM型單行膜片聯軸器是現在非常受歡迎的產品。

產地：河北省>泊頭市

供應商：滄州市海鵬機械制造有限公司

手機：13832739356

JZMJ型膜片聯軸器詳細介紹

海鵬JZMJ型膜片聯軸器采用_的源材料及熱處理精密制造而成，由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接,每組膜片由數片疊集而成,膜片分為連桿式和不同形狀的整片式。適用于中速、高速、大轉矩軸系轉動，同時也可以用于高溫、低溫和有油、有水和腐蝕介質的工況環境。通用性_強，工業發達_已普遍采用，是我國重點推廣應用的高性能撓性聯軸囂。

JZMJ型膜片聯軸器的主要特性
1、補償兩軸線不對中的能力強，與齒式聯軸器相比角位移可大一倍，徑向位移時反力小，撓性大，允許有_的軸向、徑向和角向位移。
2、具有明顯的減震作用，無噪聲，無磨損。
3、傳動效率高，可達99.86％。特別適用于中、高速大功率傳動。
4、適應高溫（-80+300）和惡劣環境中工作，并能在有沖擊、振動條件下安全動行。
5、結構簡單、重量輕、體積小、裝拆方便。不必移動機器即可裝拆（指帶中間軸型式），不需潤滑。
6、能準確傳遞轉速，運轉無轉差，可用于精密機械的傳動。

JZMJ型膜片聯軸器廣泛應用于冶金、礦山、石油、化工、電力、船舶、起重運輸、紡織、輕工、農機、印刷機械和水泵、風機、機床等行業的機械設備中傳遞動力。JZMJ型膜片聯軸器在_上工業發達_應用已很普遍,在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。

下列為JZMJ型膜片聯軸器基本參數（mm）

型號	公稱轉矩 T_n N.m	許用轉速 [n] r/min	軸孔直徑 d，d₁	軸孔長度L		D	D₁	D₂	t	扭轉剛度 ×10⁶ N.m/rad	轉動慣量 kg.㎡	質量kg
				J₁型	Y型							L_1min 時質量	每增加 1m的質量
JZMJ1	63	9300	20，22，24	38	52	92	53	60	44	8±0.2	0.010	3.7	22.79
			25，28	44	62
			30，32，35，38	60	82
JZMJ2	100	8400	25，28	44	62	102	63	72	49	8±0.2	0.018	6.3	32
			30，32，35，38	60	82
			40，42，45	84	112
JZMJ3	250	6700	30，32，35，38	60	82	128	77	87	60	11±0.3	0.056	9.14	46
			40，42，45，48，50，55	84	112
JZMJ4	500	4900	35，38	60	82	145	91	102	70	11±0.3	0.095	13.63	64
			40，42，45，48，50，55，56	84	112
			60，63，65	107	142
JZMJ5	800	5100	40，42，45，48，50，55，56	84	112	168	105	117	83	14±0.3	0.219	23.35	84
			60，63，65，70，71，75	107	142
JZMJ6	1000	4750	45，48，50，55	84	112	180	112	124	86	15±0.4	0.35	32.28	94
			60，63，65，70，71，75	107	142
			80	132	172
JZMJ7	1600	4300	50，55，56	84	112	200	120	134	86	15±0.4	0.51	39.07	110
			60，63，65，70，71，75	107	142
			80，85	132	172
JZMJ8	2000	4200	55，56	84	112	205	120	135	91	20±0.4	0.53	39.86	112
			60，63，65，70，71，75	107	142
			80，85	132	172
JZMJ9	2500	4000	55，56	84	112	215	128	145	101	20±0.4	0.68	46.78	129
			60，63，65，70，71，75	107	142
			80，85，90	132	172
JZMJ10	3150	3650	60，63，65，70，71，75	107	142	235	132	151	109	23±0.5	0.97	56.13	140
			80，85，90，95	132	172
JZMJ11	4000	3400	60，63，65，70，71，75	107	142	250	145	164	109	23±0.5	1.48	74.09	165
			80，85，90，95	132	172
			100	167	212
JZMJ12	6300	3200	60，63，65，70，71，75	107	142	270	155	184	119	23±0.5	2.13	87.65	207
			80，85，90，95	132	172
			100，110	167	212
JZMJ13	12500	2850	65，70，71，75	107	142	300	162	194	128	27±0.6	2.93	106.23	231
			80，85，90，95	132	172
			100，110，120	167	212
JZMJ14	16000	2700	70，71，75	107	142	320	176	213	138	27±0.6	3.98	125.23	278
			80，85，90，95	132	172
			100，110，120，125	167	212
JZMJ15	20000	2450	75	107	142	350	186	215	153	32±0.7	6.44	173.52	283
			80，85，90，95	132	172
			100，110，120，125	167	212
			130	202	252
JZMJ16	25000	2300	80，85，90，95	132	172	370	203	235	158	32±0.7	8.48	200.88	338
			100，110，120，125	167	212
			130,140,150	202	252
JZMJ17	31500	2150	80，85，90，95	132	172	400	230	266	178	32±0.7	14.2	279.61	433
			100，110，120，125	167	212
			130,140,150	202	252
			160	242	302
JZMJ18	40000	1950	100，110，120，125	167	212	440	245	280	19038	38±0.9	20.73	345.53	480
			130,140,150	202	252
			160,170,180	242	305
JZMJ19	45000	1850	100，110，120，125	167	212	460	260	300	200	38±0.9	28.56	421	551
			130,140,150	202	252
			160,170,180	242	302
			190	282	352
JZMJ20	50000	1800	120，125	167	212	480	280	320	215	38±0.9	32.52	482.6	628
			130,140,150	202	252
			160,170,180	242	302
			190,200	282	352
JZMJ21	56000	1700	120，125	167	212	500	295	336	225	38±0.9	43.05	536	692
			130,140,150	202	252
			160,170,180	242	302
			190,200,220	282	352
JZMJ22	63000	1600	140,150	202	252	540	310	360	236	44±1	58.99	641	794
			160,170,180	242	302
			190,200,220	282	352
JZMJ23	80000	1450	140,150	202	252	600	335	385	257	50±1.2	98.45	880	908
			160,170,180	242	302
			190,200,220	282	352
			240	330	410
JZMJ24	100000	1400	160,170,180	242	302	320	350	408	272	50±1.2	116.15	964	1020
			190,200,220	282	352
			240,250	330	410
JZMJ25	125000	1300	180	242	302	660	385	445	292	50±1.2	163.85	1204	1251
			190,200,220	282	352
			240,250,260	330	410
			280	380	470
JZMJ26	160000	1200	180	242	302	720	410	485	317	60±1.4	245.9	1507	1441
			190,200,220	282	352
			240,250,260	330	410
			280,300	380	470
JZMJ27	200000	1150	220	282	352	740	420	503	322	60±1.4	275.08	1594	1550
			240,250,260	330	410
			280,300	380	470
JZMJ28	250000	1100	240,250,260	330	410	770	450	530	342	60±1.4	342.37	1807	1721
			280,300	380	470
JZMJ29	315000	1050	250,260	330	410	820	490	559	372	60±1.4	514.91	2358	2025
			280,300,320	380	470
			340	450	550
JZMJ30	500000	760	280,300,320	380	470	875	520	575	419	50±1.6	28.63	2507	1915
			340,360	450	550
JZMJ31	63000	715	300,320	380	470	935	560	610	464	60±1.9	980.83	3391	2280
			340,360,380	450	550
			400	540	650
JZMJ32	800000	650	320	380	470	103	600	622	494	60±1.9	1368	3697	2370
			340,360,380	450	550
			400,420	540	650
JZMJ33	1000000	620	360,380	450	550	1080	660	660	510	66±2.2	1689	4450	2669
			400,420,440,450,460	540	650
JZMJ34	1250000	576	400,420,440,450,460	540	650	1160	710	750	565	70±2.3	2645	5877	3446
			480,500
JZMJ35	160000	520	440,450,460,480,500	540	650	1290	820	820	620	82±2.6	4775	8550	4120
			530,560	680	800
JZMJ36	2000000	472	480,500	540	650	1410	900	900	685	92±2.8	7620	11211	4962
			530,560,600	680	800
