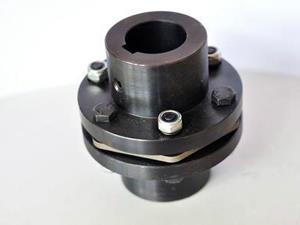

船用膜片聯軸器，包括軸套及膜片，其特征在于，軸套包括左端軸套，中間軸套及右端軸套，左端軸套及右端軸套分別與中間軸套間夾持_膜片，中間軸套上安裝凹形環套，凹形環套與中間軸套間夾持_膜片。



船用膜片聯軸器在傳統結構的基礎上引入了有限元素分析法對膜片的形狀進行了改進，使其6螺栓型的產品能夠在承受1.5度偏移時仍正常運轉，此時能傳遞高達50%額定值的扭矩。與其他形式的聯軸器相比，膜片式聯軸器在承受偏差時作用在軸和軸承上的應力更小，同時傳遞的扭矩更多。



船用膜片聯軸器用于船舶機械領域，在現有膜片聯軸器的基礎上進行了改性，采用三膜片形式，有效地提高了緩沖性能及平穩性能，并且具有結構簡單，裝卸方便的特點。



1、扭矩產生發生的薄膜應力。設傳遞的扭矩為T（N.m)，總片數為m,關于八孔的螺栓，單片膜片的轉矩T1=T/m，每個主螺栓上所受的力為F=T/4mR。
2、由于軸向裝置的偏差，使膜片沿軸線偏向發生彎曲變形。該位移加載在中心螺栓孔處的軸線偏向，徑向位移和軸向位移牢固。在兩頭的兩其中間空來施加束縛，中心孔來接受載荷。如果是這樣_把它作為靜定簡支機構來處置。
3、角向裝置偏差引起的彎曲應力。由于在軸線角向的裝置實踐偏差，使膜片沿軸線偏向發作周期性彎曲變形，并且它是決定聯軸器膜片疲勞壽命的重要緣因。根據角向偏向盤算所引起的中心螺栓孔一周在軸線偏向的位移，徑向位移和軸向位移牢固。經過角度傾斜能夠算出修復力矩H的巨細，普通狀況下，聯軸器膜片的角位移是很小的，因而膜片聯軸器膜片變形屬于小變形，能夠應用薄板小撓度彎曲實際來分析。
4、高速扭轉時因為慣性的產生發生的離心應力。假定螺栓與膜片聯軸器材料相似，可盤算出各自的質量，依據所處的位置和螺旋角度，可算出向心力。高轉速機器的離心慣性力在構造的應力盤算中非常緊張，其離心慣性力能夠按徑向力F=2rp加載，偏向沿徑向向外，牢固中心螺栓孔的徑向位移，周向位移和軸向位移，周邊無其他載荷作用。
