鼓形齒式聯軸器圖解_是大家_是其結構圖，包含產品切面剖圖，尺寸說明圖，鼓形齒式聯軸器型號眾多，海鵬小編在這里給大家提交幾種圖解。

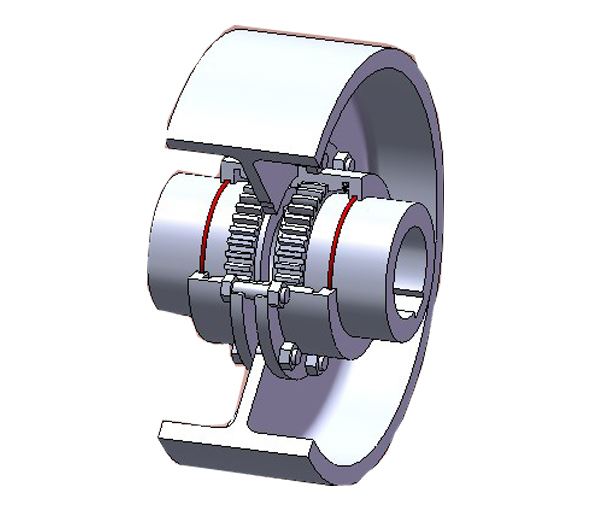

【鼓形齒式聯軸器剖面圖】

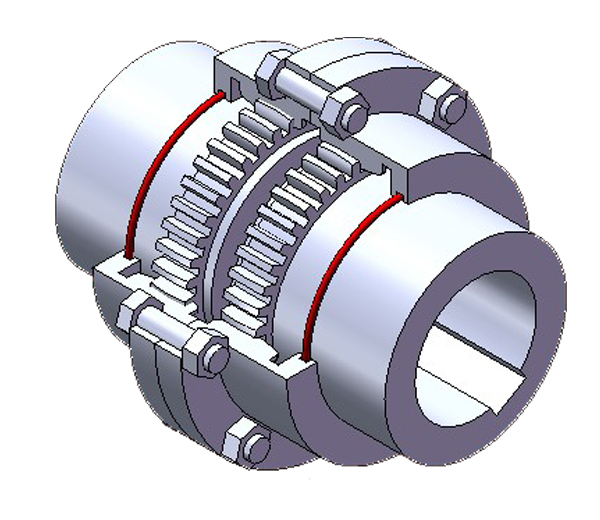

【鼓形齒式聯軸器剖面圖】





鼓型齒式聯軸器長方向的鼓度越大，其角向位移越大，_達6°,一般使用推薦1°～1.5°，而舊的齒輪聯軸器只允許0.5°;從彎曲強度和承載能力來看，在相同的工作條件下傳遞扭矩可提高15～20%。齒長方向的鼓度，使齒對接觸情況較好，因此　鼓型齒聯軸器有傳動能力大、角位移大、傳動平穩、效率高、壽命長等優點。因此逐步取代直齒聯軸器，并廣泛用于冶金機械，重型、礦山機械，起重、運輸機械等傳動系統；
