套筒聯軸器是利用公用套筒，并通過鍵、花鍵或錐銷等剛性聯接件，以實現兩軸的聯接。套筒聯軸器的結構簡單，制造方便，成本較低，徑向尺寸小，但裝拆不方便，需使軸作軸向移動。短適用于低速、輕載、無沖擊載荷，工作平衡和上尺寸軸的聯接。_工作轉速一般不_過為250r/min。套筒聯軸器不具備軸向、徑向和角向補償性能。

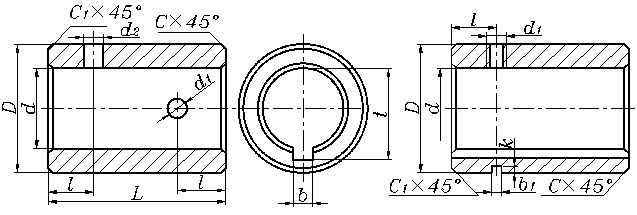

型號	d （H7）	D	L	d1	d2	l	k	b1	b （c10）	t		C	C1	質量 m/kg	螺釘	圓錐銷	銷圈
										基本尺寸	偏差
GT1	18	32	50	M6	4	12	2	1	6	20.8	±0.1	1	2	0.17	M6×12	4×32	27
GT2	20	35	50			12				22.8		1.5		0.252		4×35	30
GT3	22	38	60			15				24.8				0.274		4×38	32
GT4	25	42	75	M8	5	18	2.5	1.2	8	28.3	±0.2			0.48	M8×12	5×40	35
GT5	28	45	80			20				31.3				0.611		5×45	38
GT6	30	48	90		6	22				33.3				0.77		6×45	41
GT7	32	52	95			24			10	35.3		5		0.985		6×50	41
GT8	35	56	105	M10		26	3	1.6		38.3			2.5	1.23	M10×16	6×55	47
GT9	38	62	115		8	28				41.3				1.6		8×60	54
GT10	40	62	120			30			12	43.3				1.63		8×60	54
GT11	42	70	120			30				45.3				1.765		8×70	62
GT12	45	70	130		10	32			14	48.8				2.22		10×70	62
GT13	48	70	140			35				51.8				2.25		10×70	62
GT14	50	80	150			40				53.8				3.62	M10×18	10×80	71
GT15	55	90	165			40			16	59.3		2.5		3.145		10×90	71
GT16	60	90	180		12	45			18	64.4			3	4.96		12×90	81
GT17	65	100	200			50				69.4				5.88		12×100	91
GT18	70	100	220			55			20	74.9				6.85	M12×22	12×100	91
GT19	75	110	220	M12		55	3.6	2.2		79.9				8.76		12×110	100
GT20	80	120	240		16	60			22	85.4				12.19		16×120	110
GT21	85	120	270			65				90.4		3		16.64		16×120	110
GT22	90	130	270			65			25	95.4				17.12		16×130	120
