當前位置：首頁>產品目錄>彈性柱銷聯軸器>LX型彈性柱銷聯軸器

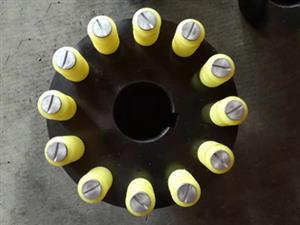

LX型彈性柱銷聯軸器

LX型彈性柱銷聯軸器所采用的彈性元件的材料海鵬機械廠家一般都會選用尼龍6，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作性能差，僅適用于很低的中速傳動軸系。

產地：河北省>泊頭市

供應商：滄州市海鵬機械制造有限公司

手機：13832739356

LX型彈性柱銷聯軸器詳細介紹

LX型彈性柱銷聯軸器所采用的彈性元件的材料海鵬機械廠家一般都會選用尼龍6，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作性能差，僅適用于很低的中速傳動軸系。該聯軸器傳動件已列為標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。

LX型彈性柱銷聯軸器技術參數：

型號	公稱扭矩 Tn(N.m)	許用轉速 [n]r/min		軸孔直徑 d 1 d 2 d z		軸孔配合長度			D	S	轉動慣量 Kg.m 2	重量 Kg
						Y型	Z、J 1 、 Z型
						L	L 1	L
		鐵	鐵	鋼	鐵
LX1	160	7100		12 14	12 14	32	27	32	90	2.5	0.0064	2
				16 18	16 18	42	30	42
				19	19
				20 22	20 22	52	38	52
				24
LX2	315	5600		20 22	20 22	52	38	52	120	2.5	0.253	5
				24	24
				25 28	25 28	62	44	62
				30 32	30 32	82	60	82
				35
LX3	630	5000		30 32	30 32	82	60	82	160	2.5	0.6	8
				35 38	35 38
				40 42	40 42	112	84	112
				45 48
LX4	1250	4000	2800	40 42	40 42	112	84	112	195	3	3.4	22
				45 48	45 48
				50 55	50 55
				56	56
				60 63		142	107	142
LX5	2000	3550	2500	50 55	50 55	112	84	112	220	3	5.4	30
				56	56
				60 63	60 63	142	107	142
				65 67	65 67
				71 75
LX6	3150	2800	2100	60 63	60 63	142	107	142	280	4	15.6	53
				65 70	65 70
				71 75	71 75
				80	80
				85		172	132	172
LX7	6300	2240	1700	70 71	70 71	142	107	142	320	4	41.1	98
				75	75
				80 85	80 85	172	132	172
				90 95	90 95
				100 110	100	212	167	212
LX8	10000	2120	1600	80 85	80 85	172	132	172	360	5	56.5	119
				90 95	90 95
				100 110	100 110	212	167	212
				120 125
LX9	16000	1800	1250	100 110	100 110	212	167	212	410	5	133.3	197
				120 125	120 125
				130 140	130	252	202	252
LX10	25000	1560	1120	110 120	110 120	212	167	212	480	6	273.2	322
				125	125
				130 140	130 140	252	202	252
				150	150
				160 170	160	302	242	302
				180
LX11	31500	1320	1000	130 140	130 140	252	202	252	540	6	555.7	520
				150	150
				160 170	160 170	302	242	302
				180	180
				190 200	190	352	282	352
				220
LX12	63000	1250	950	160 170	160 170	302	242	302	630	7	902	714
				180	180
				190 200	190 200	352	282	352
				220	220
				240 250		410	330	-
				260
LX13	100000	1120	850	190 200	190 200	352	282	352	710	8	1700	1057
				220	220
				240 250	240 250	410	330	-
				260	260
				280 300		470	380	-
LX14	160000	850	630	240 250	240 250	410	330	-	800	8	4318	1956

LX型彈性柱銷聯軸器適用于各種同軸線的傳動系統，利用尼龍棒的橫斷面剪切強度傳遞轉矩，傳遞轉矩為160-160000N.m，工作溫度-20~80℃，結構簡單，維修方便，具有緩沖減震性能和軸向偏移補償能力。LX型彈性柱銷聯軸器中的柱銷在工作時處于剪切和擠壓狀態，其強度條件便是計算彈性柱銷橫截面上的剪切強度和朱銷與柱孔壁的擠壓強度。
