當前位置：首頁>產品目錄>輪胎聯軸器>DL型多角輪胎聯軸器

DL型多角輪胎聯軸器

DL型多角輪胎聯軸器采用_橡膠制成,所有又稱DL型多角橡膠聯軸器,LD多角輪胎聯軸器,DL型多角輪胎聯軸器結構簡單,可靠性高,零件少,好維護.

產地：河北省>泊頭市

供應商：滄州市海鵬機械制造有限公司

手機：13832739356

DL型多角輪胎聯軸器詳細介紹

DL型多角輪胎聯軸器以通用機械標準為主，并可根據不同客戶需求，提供特殊性能規格尺寸定做。

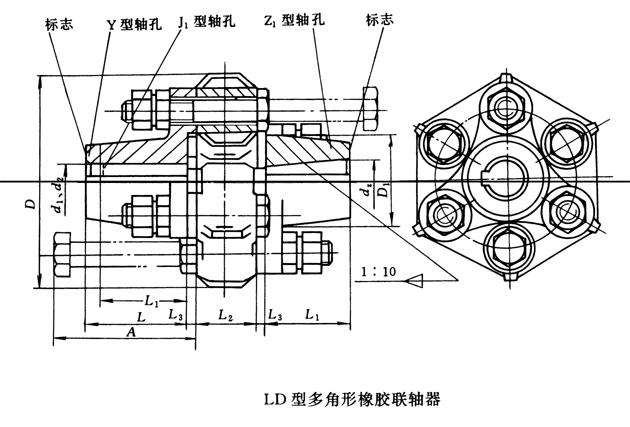

DL多角形橡膠聯軸器結構簡單，不用潤滑，裝拆方便，具有緩和傳動軸系的扭轉振動和沖擊載荷，防止傳動軸系共振并能補償兩軸線相對偏移的性能。DL多角形橡膠聯軸器是用橡膠材料,作成截面為圓形的6角(或8角)形的彈性件,在每一處嵌有與橡膠硫化后粘結在一起的套管,利用穿過套管的6個(或8個)螺栓,交錯地與主、從動端上的半聯軸器凸緣聯結,多角形橡膠聯軸器結構簡單,不用潤滑,裝拆方便,具有緩和傳動軸系的扭轉振動和沖擊載荷,防止傳動軸系共振并能補償兩軸線相對偏移的性能,適用于中等轉矩50－8000Ｎ．Ｍ的輕工,工程機械,礦山機械等行業,適用于有粉塵,水分的工況環境,工作溫度為-30-60℃,用于振動篩的聯接,效果顯著．

型號	公稱轉矩Tn/ N·m	許用轉速[n]/ r·min-1	允許扭轉角度 /(°)	軸孔直徑 d1、d2、dz	軸孔長度		D	A	L2	L3	轉動慣量I/ kg·m2	質量 m/kg
					Y型	J1、Z1型
					L	L1
LD1	50	5000	5	12、14	32	—	96	42	75	28	0.001	1.9
				16、18、19	42	30
				20、22、24	52	38
				25	62	44
LD2	80	4000		16、18、19	42	30	118	55	85	32	0.0031	3.9
				20、22、24	52	38
				25、28	62	44
				30、32	82	60
LD3	160	3150	4	20、22、24	52	38	142	68	105	46	0.0089	8
				25、28	62	44
				30、32、35、38	82	60
				40	112	84
LD4	280	2500		22、24	52	38	182	92	120	52	0.026	14.2
				25、28	62	44
				30、32、35、38	82	60
				40、42、45、48、50、55	112	84
LD5	560	2000		25、28	62	44	235	122	140	62	0.095	31.4
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD6	800	1800		28	62	44	258	128	150	68	0.132	35.6
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD7	1250	1600		35、38	82	60	282	148	185	78	0.287	58.4
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71、75	142	107
				80、85	172	132
LD8	2500	1250		40、42、45、48、50、55、56	112	84	372	190	230	100	0.952	117.1
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110	212	167
LD9	3550	1120		45、48、50、55、56	112	84	420	220	270	115	1.981	171.8
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125、130	212	167
LD10	5600	1000		50、55、56	112	84	465	242	295	130	3.606	252.9
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
LD11	8000	900		60、63、65、70、71、75	142	107	520	260	365	150	7.48	386.7
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
				160	302	242

注：1.許用轉速是指角向補償量1°范圍內的允許轉速。

2.LD1～LD6多角橡膠彈性件為六角形。

LD7～LD11多角橡膠彈性件為八角形。

3.聯軸器軸孔組合型式有Y-J1，Y-Z，J1- Z1，Y-Y，J1- J1。

4.瞬時沖擊轉矩大于公稱轉矩的2、3倍。

5.轉動慣量和質量均是各型號中_值的近似計算值。

LD型多角形橡膠聯軸器許用補償量

型號	許用角向補償量/(°)	許用軸向補償量/mm	許用徑向補償量/mm
LD1	5	±2	1
LD2		±2.5
LD3	4	±3
LD4		±3.5	1.5
LD5	3	±4
LD6
LD7			2
LD8	2	±4.5
LD9
LD10		±5
LD11

注：許用補償量是指在轉速小于許用轉速70%時可使用的范圍。

DL多角形橡膠聯軸器生產廠比其他國內外聯軸器品牌的性價比高很多,且具有以下優勢:
1.精度保持在0.05MM以內
2.同心度達0.02MM以內，_檢測工具全檢
3.材質采用進口配方鋁材（耐磨·彈性強）并出示正規的檢測報告
4.采用德國進口數控設備一次性完成加工，_同心度精度準外觀漂亮
5.顏色:_噴砂,氧化,電鍍及商家配合且能根據客戶需求:您需要什么樣的效果,凌斯_提供什么樣的效果
6.享受_三包服務，1年內包退，包換，保修
7.10年行業經驗給您提供安裝技術支持

海鵬機械采用的_原材料橡膠制造.螺絲方面的小配件我們也采用不銹鋼材質._產品品質面面具到絕不偷工減料.產品能發揮到_價值。
